[연구자명]

김병찬, 이경수, 박동준, 심재윤, 이선규

[연구제목]

A 0.87pJ/b 17Gb/s/pin Parallel Receiver with a Local DQS Recovery for a Supply-Noise Tolerant DQS Distribution in High Performance NAND Flash Interfaces

[연구내용 요약]

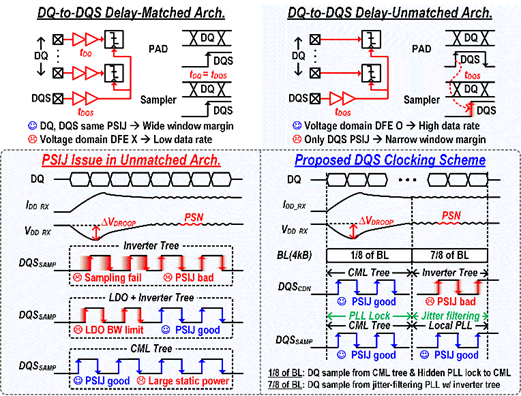

본 연구는 고속 낸드 플래시 메모리에서 발생하는 PSIJ 문제를 dual-DQS tree와 local DQS recovery를 사용하여 해결하는 방법을 제시함.

수신기 동작 초반에는 PSIJ에 강한 CML tree를 이용하여 데이터를 수신함과 동시에, local DQS recovery 내부의 PLL의 위상을 Locking 함.  PLL Locking이후에는 파워 소모가 작은 inverter tree을 이용해 DQS를 분배하고, PLL을 사용하여 PSIJ가 필터링 된 local DQS 신호로 데이터를 수신.

본 연구에서는 PSIJ로 인한 BER의 열화를 최소화하면서 DQS 분배 전력을 CML tree 기반 대비 70% 감소시키는 획기적인 방식을 제안함.

[성과와 관련된 이미지 및 설명]

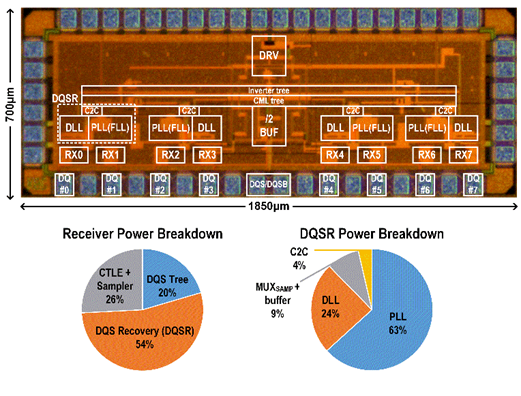

Dual-DQS tree와 local DQS recovery를 사용하여 PSIJ 문제에 강하면서 저전력 DQS 분배가 가능한 고속 병렬 수신기를 제작함.
